Vネットフェンス用後付ベースプレート部品 SB-3型

販売価格

7,000円(内税)～8,870円(内税)

購入数

購入数＋

購入数－

商品を選択してください。

オプションの価格詳細はコチラ

Vネットフェンス用
後付ベースプレート部品 SB-3型
JFE建材（株）

◎送料につきまして
当ページの商品はご購入金額にかかわらず一回のご注文につき、送料一式 2,000円とさせていただきます。
（ショッピングカートでは自動計算されません。正しい金額は後ほどメールにてお知らせいたします。）

---------------------------

★★関西地域は、弊社で施工も承っております。

施工のお問い合わせは、施工事例多数掲載の
【アイビの壁・エクステリアリフォーム】へどうぞ≫

--------------------------

駐車場等、ベースプレートの用途にフレキシブルに対応

JFE後付ベースプレートSB3001

本製品を使用する際、柱の加工（切断・孔明け）が必要になります。
※アンカーボルトは付属しません。別途ご用意ください。

【特長】
○Vネットフェンス、門扉VH-G型に対応。
　(VA、VAB、VB、アングル柱）柵高さ 1.8mまでのフェンスと門扉に設置可能。
○ベース部品によりスピーディな施工が可能。

【仕様】
JFE後付ベースプレートSB3011

【柱の種類】
ネットフェンス006

※当ページのベースプレートのみをご注文の際は、ご使用になる柱の高さ、門柱用の場合は門扉の高さ・幅・片開きか両開きかを備考欄にご記載いただきますようお願いいたします。

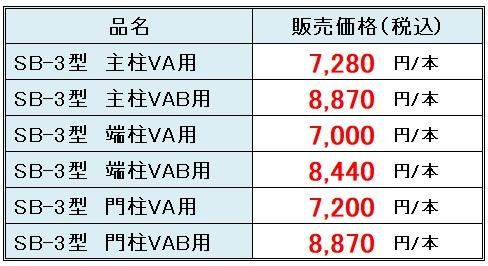

【販売価格】
JFE後付ベースプレートSB3012

※少量在庫品のため、納期までお時間いただくことがあります。

【部品種類】
主柱用部品
主柱固定部分にV型鋼を使用した構造です。押え板を使用し、柱を固定します。胴縁の取付けは標準のVネットフェンス支柱と同時に、ボルトと止め金具を用いて行います。
JFE後付ベースプレートSB3002

端柱用部品
左端柱、右端柱いずれにも同一の後付けベースプレート部品で対応できます。
JFE後付ベースプレートSB3003

【図面】
VB5型 H1800の例
JFE後付ベースプレートSB3004

フェンス主柱部

フェンス　端柱部

・アンカーボルトは他穿孔めねじアンカーを推奨します。
※アンカーボルトは付属しません。別途ご用意ください。

門扉　門柱部
JFE後付ベースプレートSB3006

・独立門柱でのご使用はお避け下さい。
・アンカーボルトは扉下端との干渉を防ぐ為、他穿孔めねじアンカーをご使用ください。
※アンカーボルトは付属しません。別途ご用意ください。

傾斜の有効角度
・ベースプレートの最大有効傾斜角度は1.0度です
　※門柱は傾斜非対応です

【寸法表】
V-5型　主柱の例
JFE後付ベースプレートSB3008

V-5型　端柱の例

【部品表】

本製品を使用する際、柱の加工（切断・孔明け）が必要になります。
※アンカーボルトは付属しません。別途ご用意ください。

●施工注意点
1. 施工現地にて部材等の加工を行った場合は、必ず切断面、突起部分等の補修・手入れを行ってください。
2. 組立完了後ボルト・ナット類の増締めを行ってください。増締めを行わない場合ボルト類の緩みにより部品の脱落、部品の破損等が発生する可能性があります。
